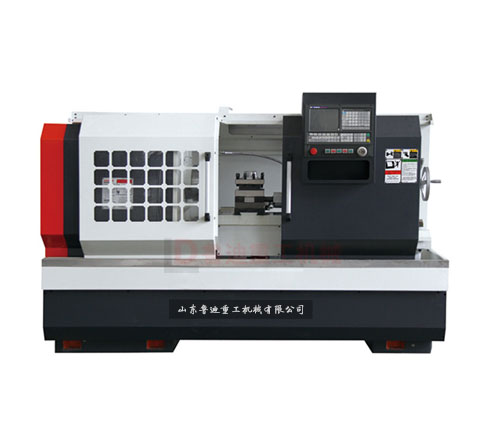

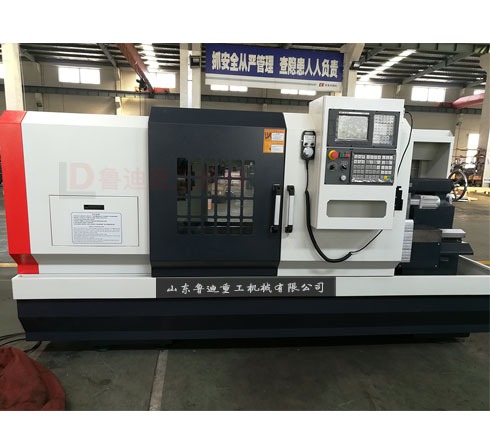

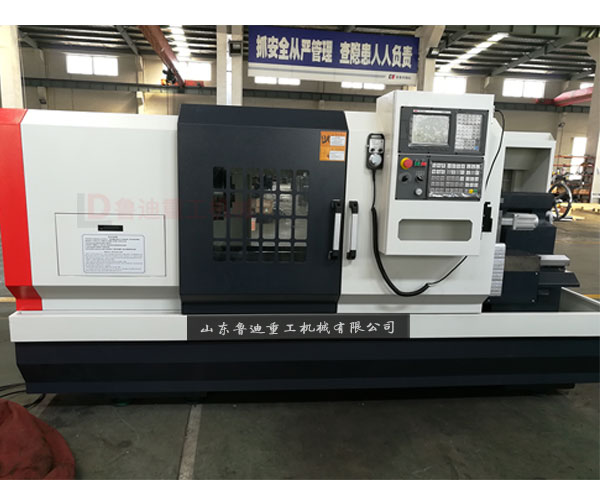

一、CK6136数控车床简介
该机床可进行机械零件的粗、精加工，结构可靠、操作方便、经济实用。特别适合对回转体零件进行高效、大批量、高精度的加工。也适用中小批量的轴类、盘类零件的内外圆柱表面、锥面、螺纹、钻孔、铰孔及曲线回转体等的车削加工。其加工精度可达IT7，被加工工件的表面粗糙度可达Ra1.6。
机床采用机、电一体化结构，整体布局紧凑合理，便于维修和保养，具有的特点，关键的外购件都选用国际知名厂家的产品，保证机床的高可靠性。整机选用封闭式防护和半防护两种结构，外形符合人机工程学的原理，宜人性好，便于操作。
CK6136系列车床采用模块化设计，可根据需要，选择不同的配置及附件。
二、机床主要技术参数
| 项目 | 单位 | CK6136 |
| 床身上最大回转直径 | mm | φ360 |
| 滑板上最大回转直径 | mm | φ180 |
| 滑板上最大切削直径 | mm | φ180 |
| 最大加工长度 | mm | 四工位650 |
| 六工位580 | ||
| 主轴通孔直径 | mm | φ53 |
| 主轴头型式 | A2-6 | |
| 主电机功率(变频) | kW | 5.5 |
| 主轴转速 | r/min | 200-3000 |
| (手卡2000) | ||
| 尾台套筒直径 | φ60 | |
| 尾台套筒行程 | 140 | |
| 尾台套筒锥孔 | 莫氏4号 | |
| X轴最大行程 | mm | 220 |
| Z轴最大行程 | mm | 650/580 |
| 快移速度(X/Z轴) | m/min | 3.8/7.8 |
| 刀架刀位数 | 4 | |
| 刀具安装尺寸 | mm | 20×20 |
| X/Z轴重复定位精度 | 0.012/0.016 | |
| 加工精度 | IT6-IT7 | |
| 机床外形尺寸(长×宽×高) | mm | 2180×1230 |
| ×1700 | ||
| 机床净重/毛重 | kg | 1800/2060 |
| 包装箱尺寸(长×宽×高) | mm | 2520×1660 |
| ×2300 |
三. 机床的结构特点
1.高刚性的平式整体床身
该系列数控车床采用平式整体床身，砂型工艺铸造，内部筋形布局合理，导轨面宽，床身整体刚性高。采用中频淬火，硬度达HRC52以上，床鞍、滑板滑动导轨面贴塑处理，使得进给系统的刚度，摩擦阻尼系数等动、静态特性都处于最佳状态，由于动、静摩擦系数接近，减少了低速爬行现象的发生；使得机床刚性好，抵抗振动、变形能力高，可使用户获得较高的加工精度及提高快速移动的速度。
2.高转速、高刚性、高精度的床头箱
该系列机床床头箱为液压自动变速，其主轴轴承都选用国产精密轴承，采用外循环润滑油润滑，可以有效的控制主轴温升,床头箱内部传动件采取体外循环润滑油润滑，散热效果较好，使床头箱运转过程中所产生的热量能充分而迅速地扩散到外部。设计床头箱时提高主轴精度、增强刚性，先进的加工设备保证了床头箱、主轴及各种零件的加工精度，装配时主轴轴承进行了预紧并保证衡定预紧。使得装配的床头箱具有温升低，热变形小、精度高的特点，使主轴长期工作时也能保持各项精度的相对稳定。
3.卡盘
3.卡盘
本数控车床标准配置为Φ200三爪手动卡盘，通孔直径Φ53， 配正爪一付。
4.进给系统
X轴滚珠丝杠支承形式采用一端固定一端支承的形式。这种支承方式可使得丝杠在工作过程中由于温度升高而引起丝杠伸长，能自由延伸而不致产生纵向弯曲。Z轴滚珠丝杠为了补偿因工作温度升高而引起丝杠伸长，保证丝杠使用时的定位精度和滚珠丝杠的系统刚性，丝杠采用预拉伸预加载荷。
5.刀架
本机床所使用刀架为立式四工位刀架。刀架采用国内名牌电机驱动，进口接近开关片选电路，可靠性高，重复定位精度高达±0.008mm，锁紧力16kN，同时在设计制造中采用高精度大直径齿盘分度定位，刚性好，重切削时变形小。
另外,也可根据用户要求,采用立式六工位刀架或卧式六工位刀架.
6.尾座
○手动尾座——手动旋转手轮来移动尾座主轴，锁进手柄缩紧尾座主轴。
○液压尾座——通过M指令或手动方式，使得液压缸工作，推动尾座主轴，手动锁紧手柄可锁紧尾座主轴。
7.中心架、跟刀架
中心架、跟刀架是选用配置。中心架形式属平移式，支撑工件处为滚轮支撑。它们具有刚性好，定位准确等特点。并配有不同规格可供选用。适合在加工细长轴时选用。
8. 刹车装置
本机床刹车装置（变频电机驱动）采用外接电阻，在变频器接到停车指令后实施能耗制动刹车。具有制动时间短、安全可靠、刹车平稳、使用寿命长等特点。
9. 液压及润滑系统
本机床可配置液压卡盘、液压尾座等。液压系统选用了变量叶片泵，液压控制元件均选用台湾产品，液压油箱放置在机床侧面。该液压系统各执行油缸的压力可分别调整并有压力保护装置。
10 电气系统
机床标配广数980TDC系统，机床数控系统可选用FANUC 、SIEMENS，可根据用户要求选择配置。
电气柜标准配置采用全封闭式，配有换热器，以此来达到防尘降温目的。电气柜防护等级达到IP54。
四、机床精度
本机床精度贯彻GB/T25659.1-2010《简式数控卧式车床 第1部分:精度检验》。
| 检 验 项 目 | 国家标准 | |
| 加工精度 | IT6-IT7 | |
| 加工工件圆度 | 0.004 | |
| 加工工件圆柱度 | 0.03 / 300 | |
| 加工工件平面度 | 0.025/Ф300 | |
| 加工表面粗糙度 | Ra1.6μm | |
| 定位精度 | X轴 | 0.024 |
| Z轴 | 0.032 | |
|
重复 定位精度 |
X轴 | 0.009 |
| Z轴 | 0.013 | |
五.机床配置
| 配套件名称 | 规格型号 | 生产厂家 | 备 注 |
| 数控系统 | GSK980TDC | 广数 | |
| 主 电 机 | 7.5kW YVP132M-33-B5 | 国产 | |
| X轴电机 | 110SJT-M040D | 广数 | |
| Z轴电机 | 130SJT-M075D | 广数 | |
| 主轴轴承 | NN3018K/P4W33 | 国产 | |
| 7016ACTA/P4/DBB | |||
| X轴丝杠 | FYND-20X4-3-3 | 国产 | |
| Z轴丝杠 | FYND-40X6-4-3 | 国产 | |
| 手动三爪卡盘 | Ф200 | 国产 | |
| 尾 座 | 带套筒锁紧(手动) | 本厂装配 | |
| 冷 却 泵 | YWP-18GA | 国产 | |
| 主轴皮带 | XPA强力带(1432 3根) | 国产 | |
| 刀架 | SLD90 | 国产 |
六、数控车床附件
1. 标准附件
1.1顶尖套 16C02090 1件
1.2顶尖 5 S25-2 1件
1.3 地脚螺栓及垫圈螺母 M24×400 8套/10套/14套
1.4 随机工具 1套
七. 技术资料清单
1. 使用说明书（机械） 一份
2. 使用说明书（电气） 一份
3. 使用说明书（刀架） 一份
4. 合格证 一份
5. 装箱单 一份
6. 数控系统文件 一套
7. 机床控制参数表 一份
8. 电路图 一份
